Power BI 카드에 진행률 표기하기

목차



인삿말



안녕하세요! 대기업 BI 입니다. 😀



오늘은 제가 좋아하는 Power BI 유튜버가 강의했던 내용을 보고 가져와본 내용입니다.

​

궁금하신 분들은 링크 남겨드리니 원본을 보셔도 괜찮습니다.



https://www.youtube.com/watch?v=KgkOY4-sUUQ



그럼 이번에 해볼 내용은요



"New 카드" 시각적 개체에 진행률 표현하기 입니다.

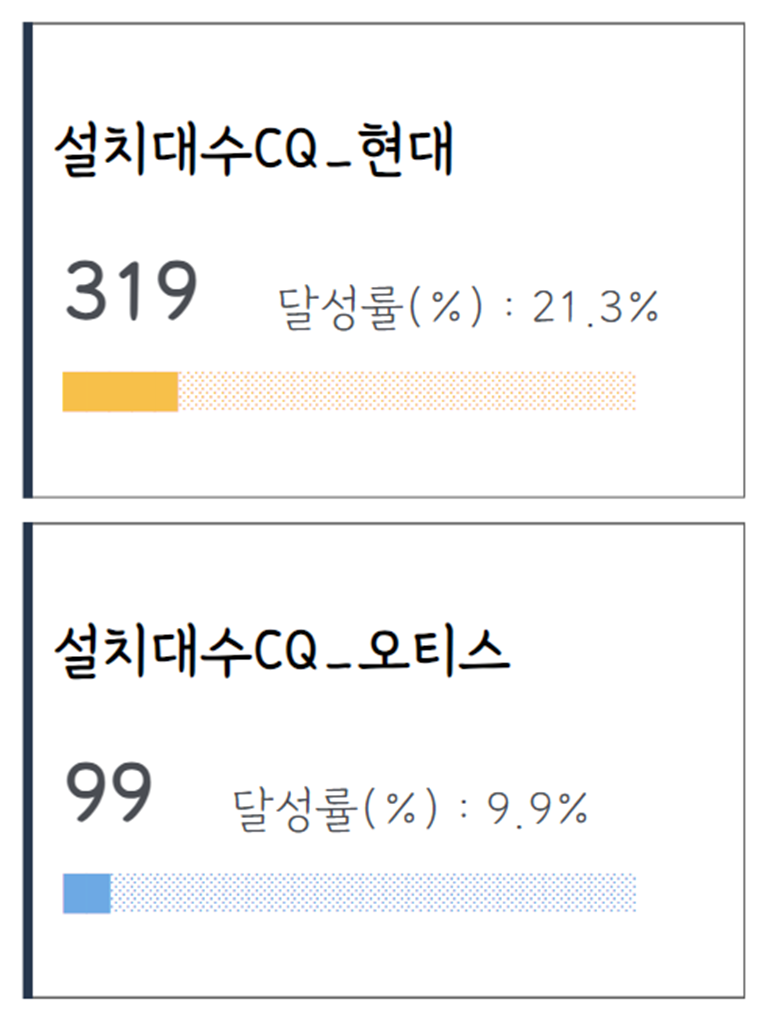

결과를 바로한번 살펴볼까요?



바로 위쪽에 각 제조업체 별 설치대수, 목표 달성률 등을 카드에 나타내고



"달성률" or "진행률" 등의 Process Bar를 시각적 개체에 나타내는 것입니다.

​

그럼 지체없이 바로 시작해볼게요! 😀

---

New 카드 시각적 개체 알아보기

먼저 New 카드 시각적 개체는

기존 카드 시각적 개체와 다르게 구현의 자유도가 높습니다.



예로 이미지 Url을 이용해 이미지를 삽입 사용할 수도 있구요.

​

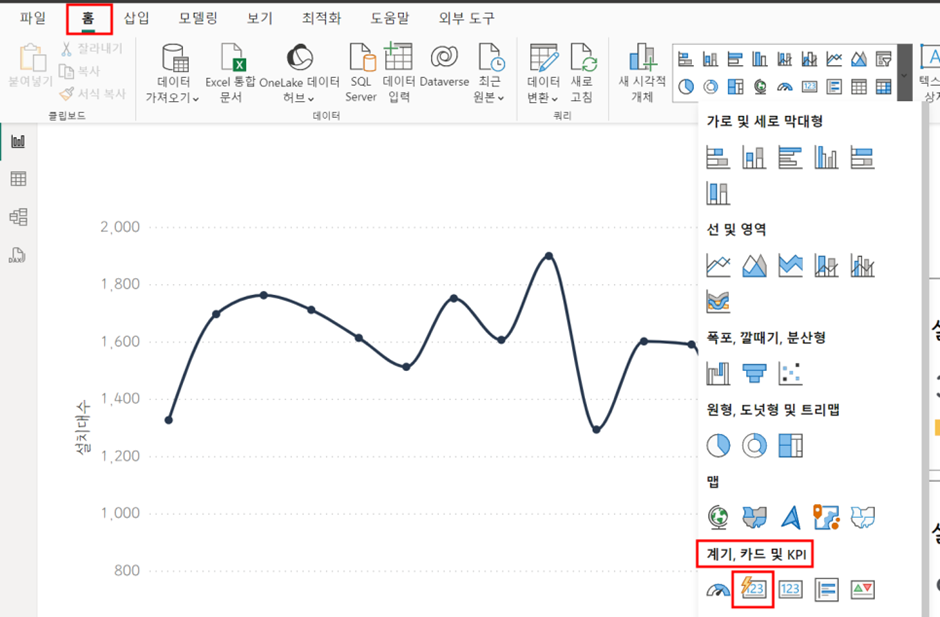

위치는 [홈] 리본 메뉴 탭 - 계기, 카드 및 KPI [카드(신규)]에 있습니다.



해당 시각적 개체를 클릭하면 아래와 같은 화면으로 개체가 만들어질텐데,

먼저 개체에 들어갈 측정값을 만들어볼게요.

​

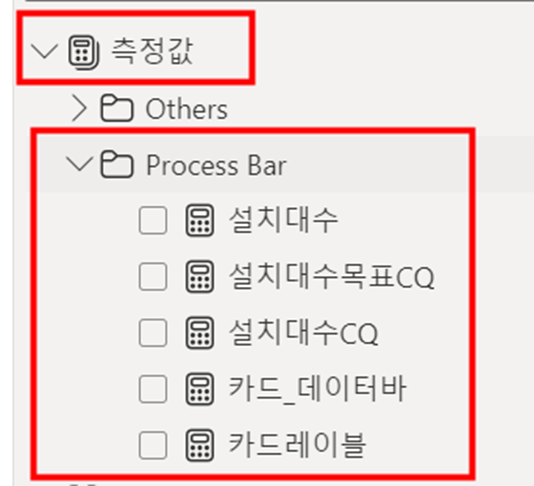

총 5개의 측정값을 만들어야 하는데요.





※ 측정값을 "폴더"로 정리하는 법이 궁금하신 분들은 아래 포스팅 참조해주세요!



https://www.bigcorpbi.com/entry/%EC%B8%A1%EC%A0%95%EA%B0%92-DAX-%ED%9A%A8%EC%9C%A8%EC%A0%81%EC%9C%BC%EB%A1%9C-%EC%A0%95%EB%A6%AC%ED%95%98%EA%B8%B0

측정값 DAX 효율적으로 정리하기



---



측정값 구성하기 (총 5개)

1) 설치대수 = COUNTA('파워쿼리기본'[승강기번호])



항상 구성해본 측정값이라 어렵지 않죠?

[승강기번호]의 개수를 세는 측정값 입니다.



"빈 셀을 제외한 숫자/문자"를 모두 세는 DAX 구문이죠?



2) 설치대수목표CQ = 1500

​

목표는 대부분 별도 테이블로 정리해서 월별, 연별 목표를 선정합니다만

현재는 단순 예시를 보여주기 위함이므로 위와 같이 구성해주시고,

혹시 별도 목표 테이블을 BI 가져왔다면 목표는 SUM 등으로 특정값을 가져와주면 되겠죠?



※ 궁금하신분들은 댓글 남겨주세요.



3) 설치대수CQ =

var _cal = CALCULATE( MAX('날짜'[연No]) , ALLSELECTED('날짜') )

var _cal2 = QUARTER( LASTNONBLANK( '날짜'[Date] , [설치대수] ) )

var _cal3 = CALCULATE(

[설치대수],

'날짜'[연No] = _cal,

'날짜'[분기] = _cal2,

CONTAINSSTRING('파워쿼리기본'[제조업체명],"현대"))

return

_cal3



갑자기 복잡한 함수가 나왔는데..

하나씩 살펴볼게요.

---

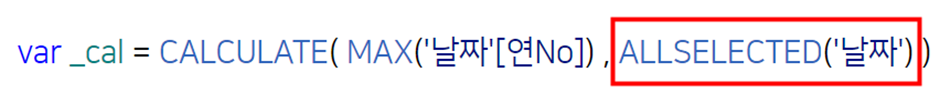

(1) var _cal = CALCULATE( MAX('날짜'[연No]) , ALLSELECTED('날짜')

---

1) CALCULATE 함수를 이용해서 최종 연도의 MAX 값을 가져오고



2) ALLSELECTED 함수를 이용해 외부 필터링을 적용한 하나의 테이블이 반환되도록 합니다.

​

그럼 현재 제가 가진 "날짜" 테이블의 값 중에서 "연No" 칼럼의 MAX 값을 가져오겠죠?

---



(2) var _cal2 = QUARTER( LASTNONBLANK( '날짜'[Date] , [설치대수] ) )

---



1) QUARTER 함수를 이용해 마지막 날짜의 (MAX 날짜) 분기를 가져오고





2) 마지막으로 비어있지 않은 날짜의 [설치대수]를 반환해줍니다.



※ 어차피 쿼터만 가져오려고 사용하는 DAX이므로 뒤 [설치대수]에 1을 넣어도 무방합니다.

---

(3) var _cal3 = CALCULATE(

[설치대수],

'날짜'[연No] = _cal,

'날짜'[분기] = _cal2,

CONTAINSSTRING('파워쿼리기본'[제조업체명],"현대"))

return

_cal3

---

마지막은 비교적 간단한데,

1) [설치대수] 측정값을 가져오기 위해

2) 아까 위에서 만든 MAX 연도와 MAX 분기를 특정해주고,

3) 마지막 "제조업체명"이 "현대"를 포함하면 모두 가져오는 측정값입니다.

4) 그리고 마지막으로 변수형 var 구조를 사용하면 return은 필수죠?



---

4) 카드_데이터바 =

var _cal = 25

var _cal2 = MIN( DIVIDE([설치대수CQ], [설치대수목표CQ]) , 1)

var _cal3 = _cal2 * _cal

var _cal4 = _Cal - _cal3

var _cal5 = "█"

var _cal6 = "░"

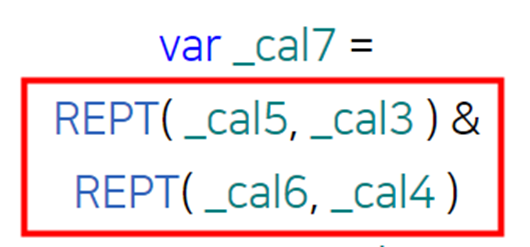

var _cal7 =

REPT( _cal5, _cal3 ) &

REPT( _cal6, _cal4 )

RETURN _cal7



위 DAX도 비교적 간단합니다. 실제 이부분이 Process Bar를 만드는 부분입니다.

먼저,



1) _cal : 총 데이터를 쪼갤 개수입니다. 즉 25개의 프로세스 바를 구성하겠다라는 의미입니다.

2) _cal2 : DIVIDE를 이용해 목표 대비 달성률을 가져오는데, MIN을 가져와 1이 넘지 않도록 해줍니다.

즉 1보다 항상 작거나 같은 값을 반환하겠죠.

3) _cal3 : 총 데이터 개수 * 달성률이면 총 25보다 작은 어떤 값이 만들어지겠죠?

"Process Bar를 채우기 위한 음영 개수"가 되겠네요.

4) 그리고 총 개수 25개에서 그만큼을 빼주면 실제 채워지지 않을 음영의 개수가 되겠네요.

5) _cal5 : 채워질 음영의 도형 모양

6) _cal6 : 공란의 역할을 해줄 도형 모양

7) 마지막 _cal7 : REPT 함수를 이용해 REPT("반복할문자", "반복횟수")를 지정해줄건데,



채울 부분 은 아까 달성률 * 개수 한 부분이고,

빈 공간은 총 개수에서 그만큼을 빼준 걸 반복해주면 되겠죠?



8) 마지막 Return 해주면 완료입니다.



---

5) 카드레이블 =

var _cal = FORMAT( DIVIDE( [설치대수CQ] , [설치대수목표CQ] ) , "0.0%" )

var _cal2 = REPT("‏‏‎ ‎", 5) & "달성률(%) : "

var _cal3 =

_cal2 & _cal

return _cal3

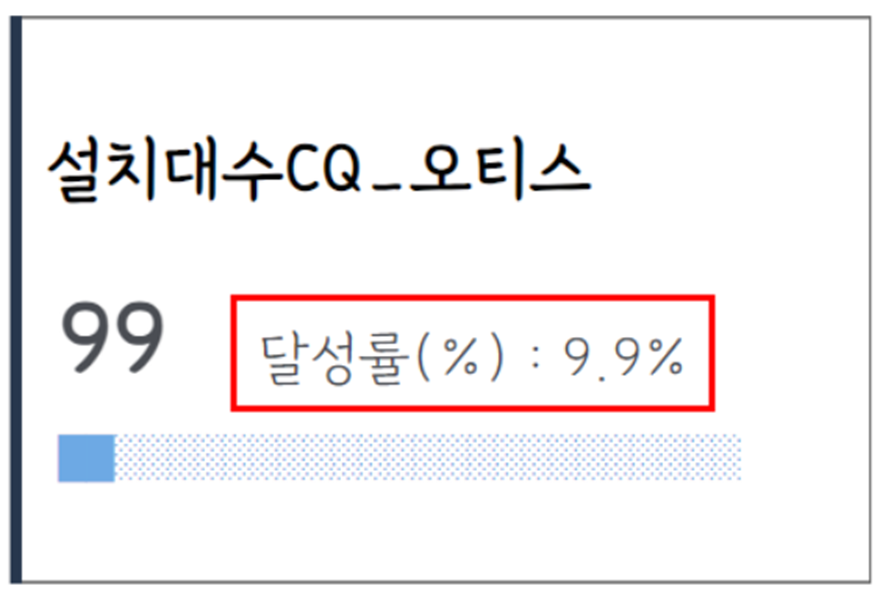

그리고 추가적으로 카드 레이블을 만들건데 어떤 부분이냐면

바로 아래에 설명 레이블 부분입니다.





위 DAX는 비교적 간단한데, 하나하나 살펴보면



1) DIVIDE 함수를 이용해 달성률 가져와주고,



2) FORMAT 함수로 소숫점 한자리의 백분율 형태로 값 형식을 정의해줍니다.



3) 그리고 공란을 조합해서 레이블을 만들어줍니다.

---

New 카드 시각적 개체 내 적용하기



자 그럼 이제 New 카드 시각적 개체에 어떻게 넣는지 알아볼까요?



아래 단계를 따라와주시면 됩니다.

​

※ 참고로 제 화면과 시각적 개체 최초 세팅이 다를 수 있습니다.

따라서 단계만 잘 따라오시면 결과물을 보실 수 있습니다. 😁

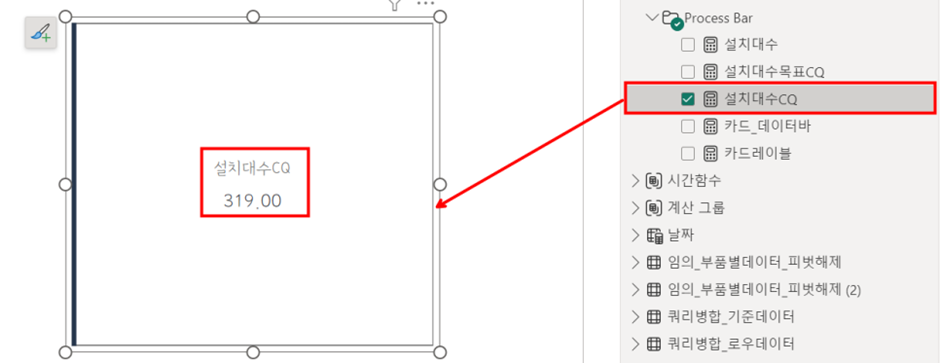

1) [설치대수CQ] 측정값을 카드 시각적 개체에 넣어주세요.

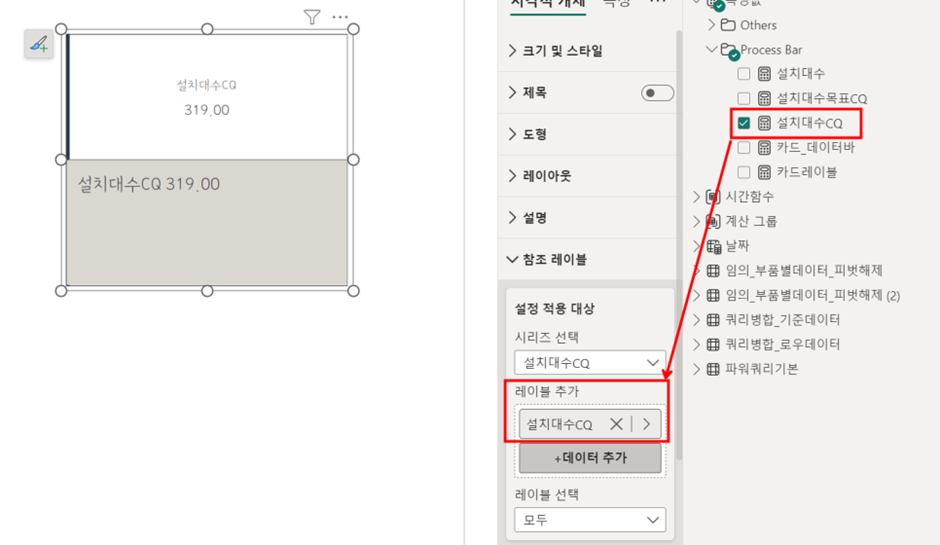

2) [서식] 설정 - [설치대수CQ]를 참조 레이블에 넣어주세요.

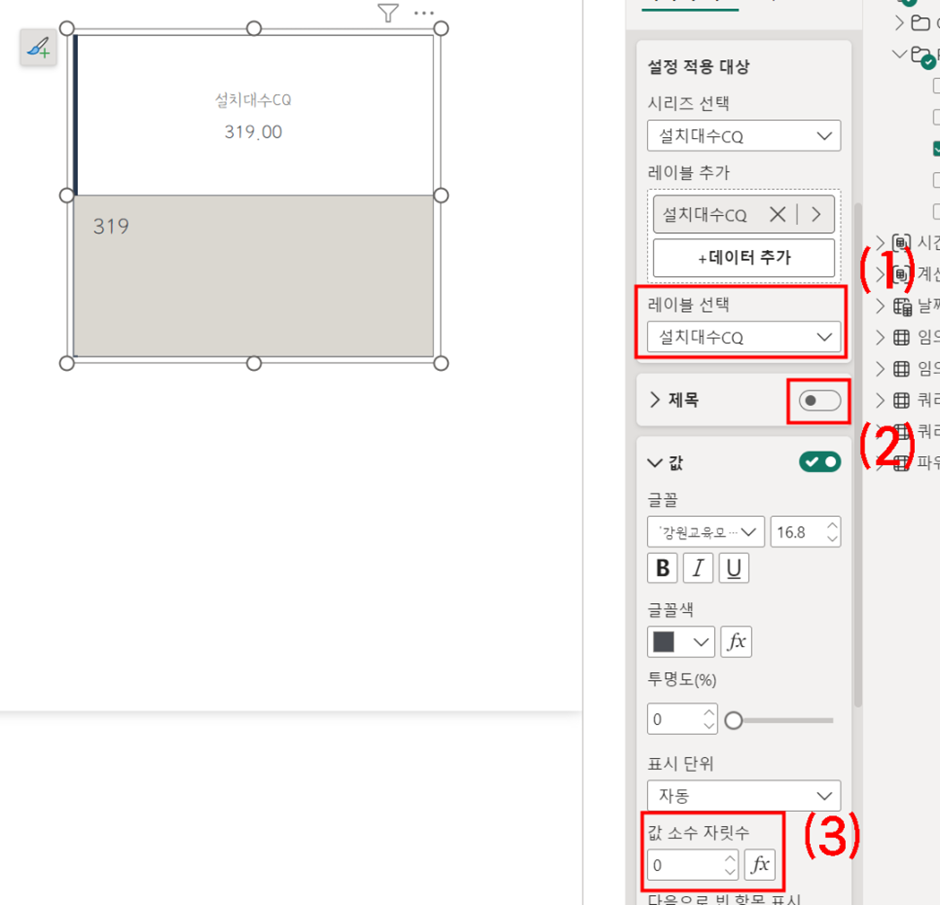

3) 레이블 선택 - 제목 OFF - 소수점 자리수를 0으로 변경 해주세요.

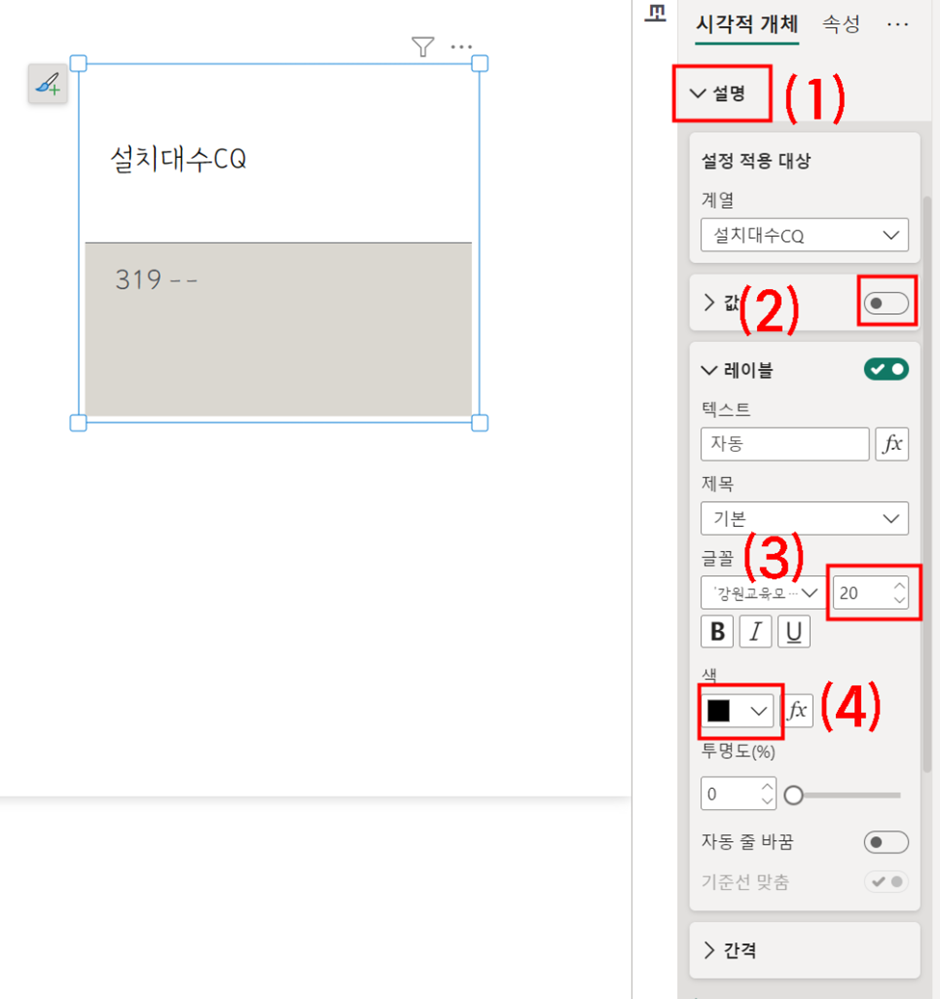

4) [설명] 섹션 - [값] 비활성화 - 레이블 내 글꼴 크기 20, 색상 검정색

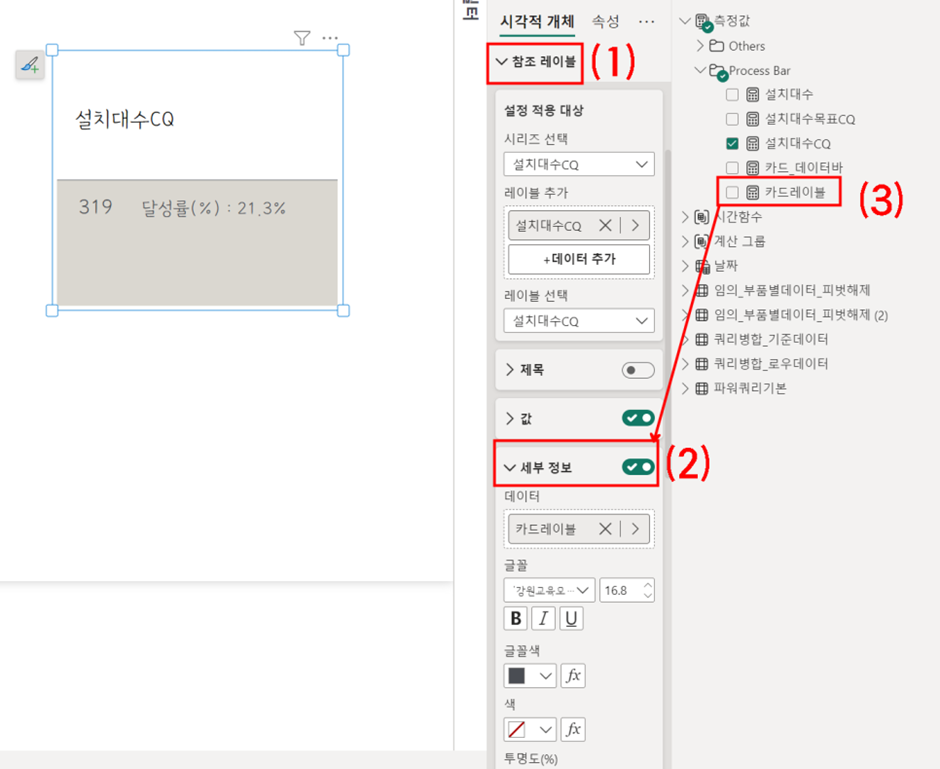

5) 그 다음 [참조 레이블] - [세부 정보]에 [카드레이블] 측정값 넣고

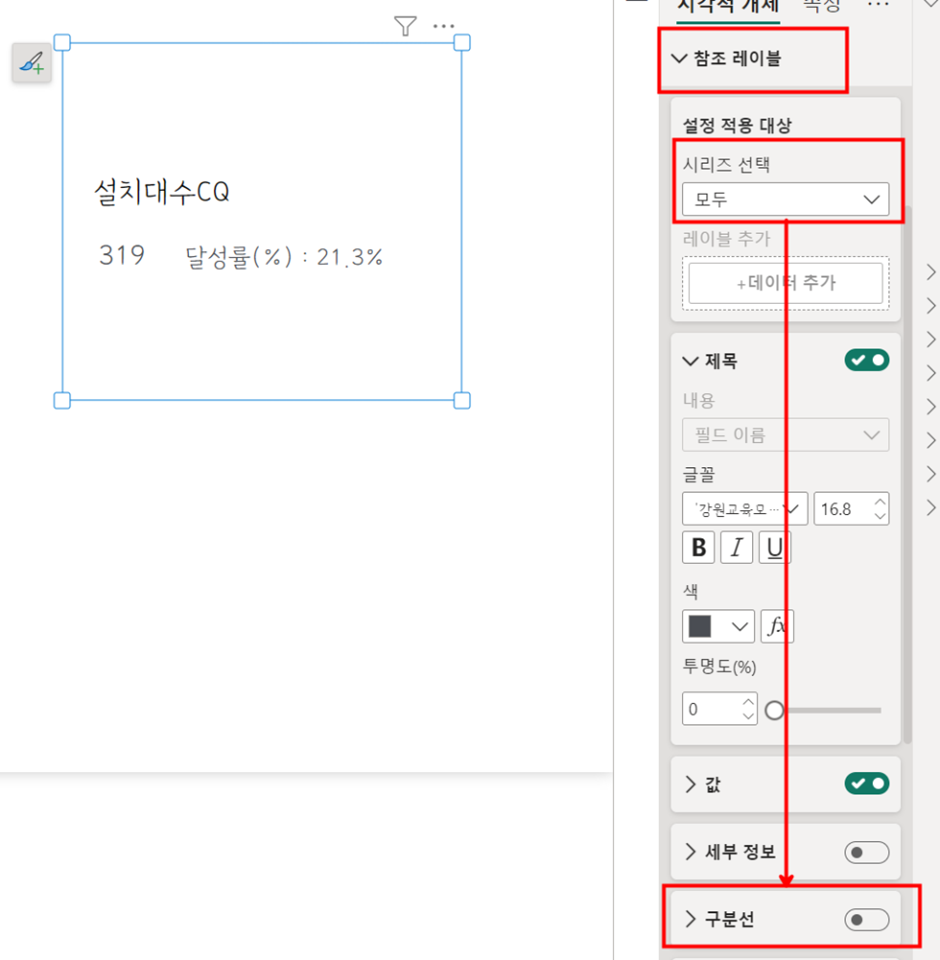

6) 그 다음 [참조 레이블] 시리즈 선택 "모두" 변경 - [구분선], [배경] 모두 비활성화

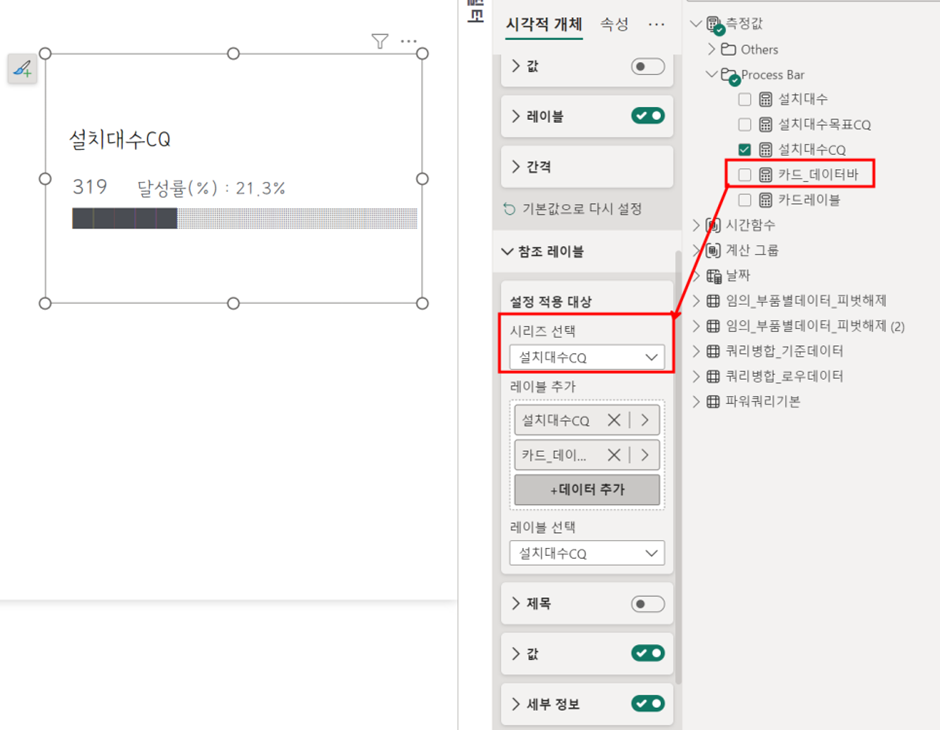

7) 그리고 참조 레이블 - [설치대수CQ] 시리즈로 변경 - [카드_데이터바] 측정값 넣기

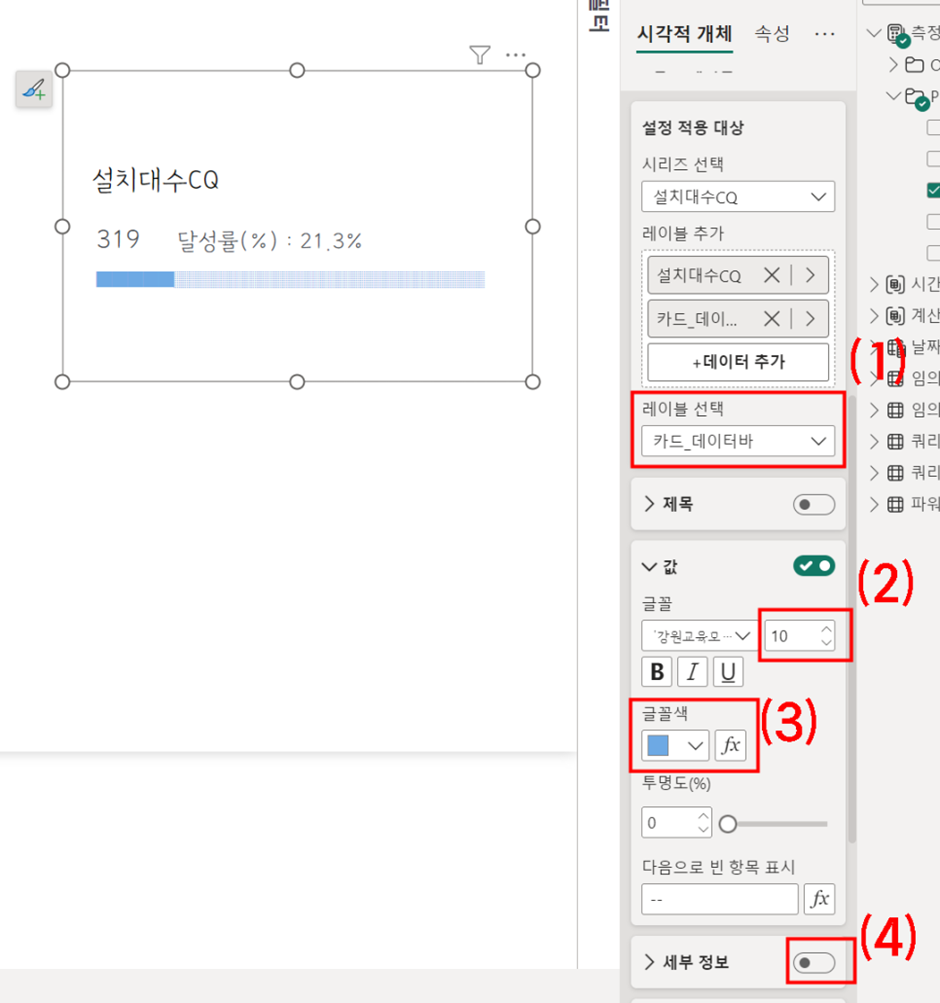

8) 레이블 선택을 [카드_테이터바]로 변경 -

글꼴 크기 : 10,

글꼴 색 : "#6DA9E4" 코드 변경,

[세부 정보] 비활성화

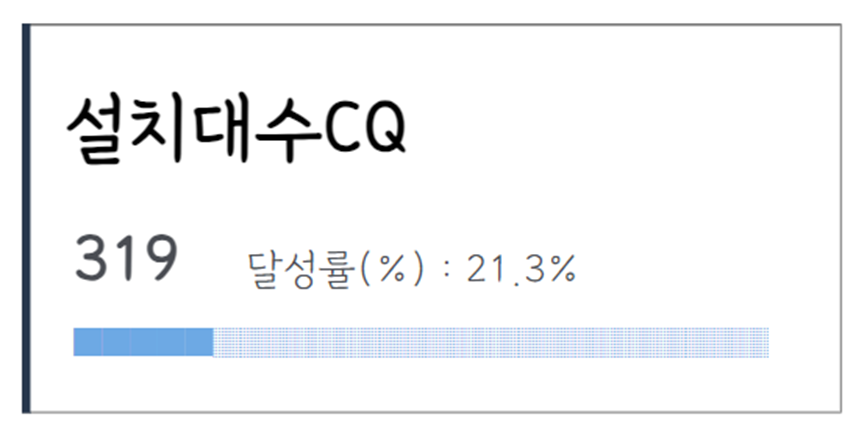

9) 그 다음 원하시는대로 디자인을 변경하면, 아래의 결과물을 보실 수 있습니다 😁



---

맺음말



이번 게시글에서는

New 카드 시각적 개체 구성과 DAX를 이용해 Process Bar를 만드는 방법에 대해

알아봤습니다.

​

아마 처음 따라오시는 분들은 난이도가 높았을수도 있고, BI에 능숙하신 분들은 앞으로 어떻게 활용해야겠다..

등의 방향성에 도움이 되셨을거라 생각합니다.

​

저는 목표 테이블을 만들고 각 날짜별로 프로세스 Bar 가 보이도록 하면 좋겠다라고 생각했네요.

(물론 귀찮아서 시도는 안함)

​

ㅎㅎ.. 아무쪼록 이런 방법으로 BI 보고서를 좀 더 깔끔하고 직관적으로 만들 수도 있겠다라는 걸 느꼈습니다.

​

그럼 여러분들도 즐거운 주말인데 BI 재밌게 즐기시구요!

​

다음에는 좀 더 재미있는 포스팅에서 뵙도록 할게요.

(+지난 번 DAX 활용 꿀팁은 다음 포스팅에서 이어나갈게요!)

​

이웃, 공감, 댓글은 힘이됩니다-!

(그리고 해당 Pbix 파일 샘플이 필요하신 분들은 이웃추가 후 댓글로 이메일 남겨주세요. 😃)



---
